内外压平衡波纹补偿器

更新：2022-11-26 9:43:00 点击：

品牌：
型号：
产品咨询微信扫一扫或电话:15515887365

产品介绍

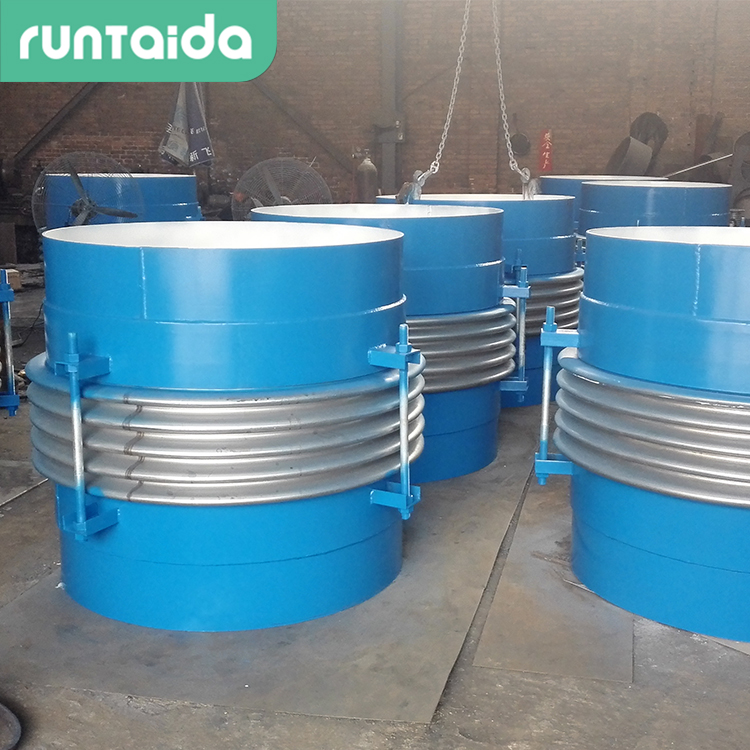

内外压平衡波纹补偿器是由内压的工作波和一个外压的平衡波组成，能补偿管系的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。

内外压平衡波纹补偿器具有吸收内压推力的能力，具有良好的导向性、补偿量大、无内压推力、弹性反力较小、产品刚度小、外形尺寸小等特点。

内外压平衡波纹补偿器的安装使用注意事项：

（1）如带疏水口，安装时疏水口向下；

（2）现场安装完后，需松开拉杆上的螺母；

（3）安装时介质流向与管道补偿器的介质流向标志一致。

内外压平衡式补偿器的两端各有一个工作波纹，中间有一个平衡波纹，补偿器通过受力构件(大拉杆或舌管)来承受内压推力，因此管系只需中间固定支架。此类波纹补偿器只能吸收轴向位移。压力平衡型补偿器为波纹管式结构，内由压力平衡波纹管和补偿波纹管组成。通过压力平衡波纹管平衡波纹补偿器压力，解除补偿器以及管道的自身推力。

内外压力平衡式波纹补偿器连接方式：

① 法兰连接式②接管连接式。

内外压力平衡式波纹补偿器轴向补偿量：根据用户要求。

1、管道伸缩节由内压伸缩节和外压伸缩节连接而成。

2、该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。

内外压平衡波纹补偿器安装使用注意事项：

（1）安装时疏水口向下。

（2）现场安装完后，拆除拉杆。

（3）安装时介质流向与管道伸缩节的流向标志一致。
