注填式套筒补偿器的结构特点及安装要求
2019-8-6 17:46:51 点击：

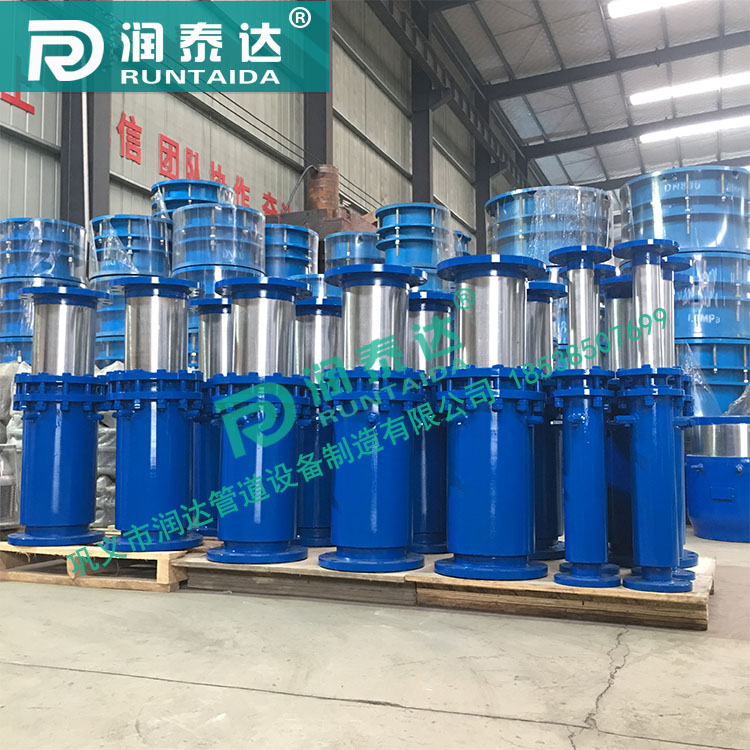

注填式套筒补偿器称管式伸缩节是热流体管道的补偿装置，注填式套筒补偿器在管道中的应用也很频繁，主要用于直线管道的辅设。注填式套筒式补偿器适用于介质工程压力≦2.5MPa，介质温度-40 ℃∽600℃.
结构特点
注填式套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04∽0.10），不老化，效果好，维修方便等特点。
注填式套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双身补偿作用，增大补偿量。
2.单向补偿器的滑动套筒应安装在介质的流入端。
3.与补偿器两端相焊接的管段要进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。
4.补偿器沿管道中心线安装，不同轴度大于1%以防运行时摩擦力过大及影响密封性。
5.在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。
6.注意保护滑动表面，严禁碰伤或腐蚀。
7.双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。
8.补偿器各种气温下，均可按长度Lmax安装，不需预拉或预压（出厂为产品的长度）。
结构特点
注填式套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04∽0.10），不老化，效果好，维修方便等特点。
注填式套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双身补偿作用，增大补偿量。
直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。
安装要求
1.补偿器安装时，首先检查其规格是否与定货一致。2.单向补偿器的滑动套筒应安装在介质的流入端。
3.与补偿器两端相焊接的管段要进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。
4.补偿器沿管道中心线安装，不同轴度大于1%以防运行时摩擦力过大及影响密封性。
5.在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。
6.注意保护滑动表面，严禁碰伤或腐蚀。
7.双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。
8.补偿器各种气温下，均可按长度Lmax安装，不需预拉或预压（出厂为产品的长度）。
