蒸汽管道波纹补偿器
2025-5-15 16:36:42 点击：
蒸汽管道波纹补偿器是用于吸收管道系统因热胀冷缩、机械振动或地基沉降等产生的位移和应力的关键装置。通过波纹管的弹性变形，吸收蒸汽管道因温度变化导致的轴向、横向或角向位移，避免应力集中引发的管道破裂。采用内外压平衡设计（如两端工作波纹管+中间平衡波纹管），可抵消管道内压推力，减少对连接设备的冲击，同时降低振动噪音。

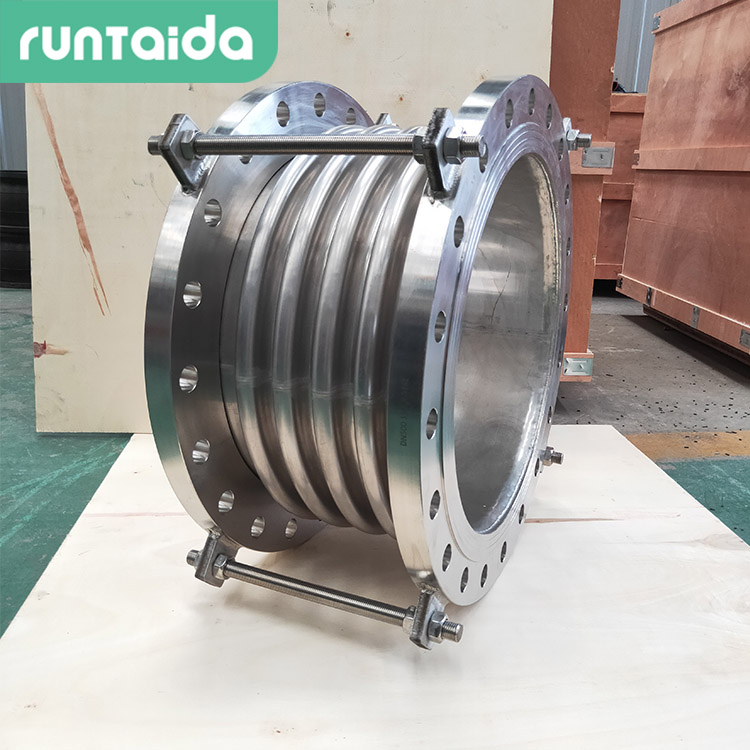

波纹补偿器主体是由波纹管、端管、铰链机构及连接组件构成。波纹管多采用不锈钢材质，通过液压或滚压工艺成型，兼具柔性与耐高温特性。铰链机构支持预设角向调节，适应复杂安装环境。
轴向型补偿器主要用于吸收蒸汽管道的线性伸缩变形，典型应用于直埋或架空热力管网。
铰链型补偿器：支持角向位移补偿，适用于存在弯折或空间受限的管道布局。
压力平衡型补偿器：适用于高压蒸汽系统，通过平衡元件减少盲板力对固定支架的影响。
选型与安装要点需根据管道工作温度、压力、介质特性及位移量选择补偿量、抗压强度等参数。安装注意事项需预留足够的伸缩空间，避免波纹管因过度压缩或拉伸失效；法兰连接需确保密封面清洁，焊接式补偿器需采用氩弧焊工艺减少热变形。
通过合理选型与规范安装，蒸汽管道波纹补偿器可显著提升系统稳定性，延长管道服役寿命。
波纹补偿器主体是由波纹管、端管、铰链机构及连接组件构成。波纹管多采用不锈钢材质，通过液压或滚压工艺成型，兼具柔性与耐高温特性。铰链机构支持预设角向调节，适应复杂安装环境。
轴向型补偿器主要用于吸收蒸汽管道的线性伸缩变形，典型应用于直埋或架空热力管网。
铰链型补偿器：支持角向位移补偿，适用于存在弯折或空间受限的管道布局。
压力平衡型补偿器：适用于高压蒸汽系统，通过平衡元件减少盲板力对固定支架的影响。
选型与安装要点需根据管道工作温度、压力、介质特性及位移量选择补偿量、抗压强度等参数。安装注意事项需预留足够的伸缩空间，避免波纹管因过度压缩或拉伸失效；法兰连接需确保密封面清洁，焊接式补偿器需采用氩弧焊工艺减少热变形。
通过合理选型与规范安装，蒸汽管道波纹补偿器可显著提升系统稳定性，延长管道服役寿命。
